Fundus: SHARP PC-7200

Am Wochenende hatten wir etwas Zeit, uns eine Spende mal genauer anzuschauen.

Dies ist ein SHARP PC-7200 von 1987. Er hat eine von AMD in Lizenz gebaute Intel 286 CPU mit 10MHz, 2MB Speicher, eine Festplatte und eine 5.25″ Floppy. Als Bildschirm ist ein LCD verbaut, welches ein Backlight besitzt – damals der erste Bildschirm mit dieser Funktion. Er ist auch in der Neigung etwas einstellbar.

Klein und kompakt

Nach all der Zeit ist die BIOS-Batterie natürlich platt und der SHARP ruft nach seiner Mutti – also der Systemdiskette, damit man ihm sagen kann, wer er ist und was er an Bestandteilen hat.

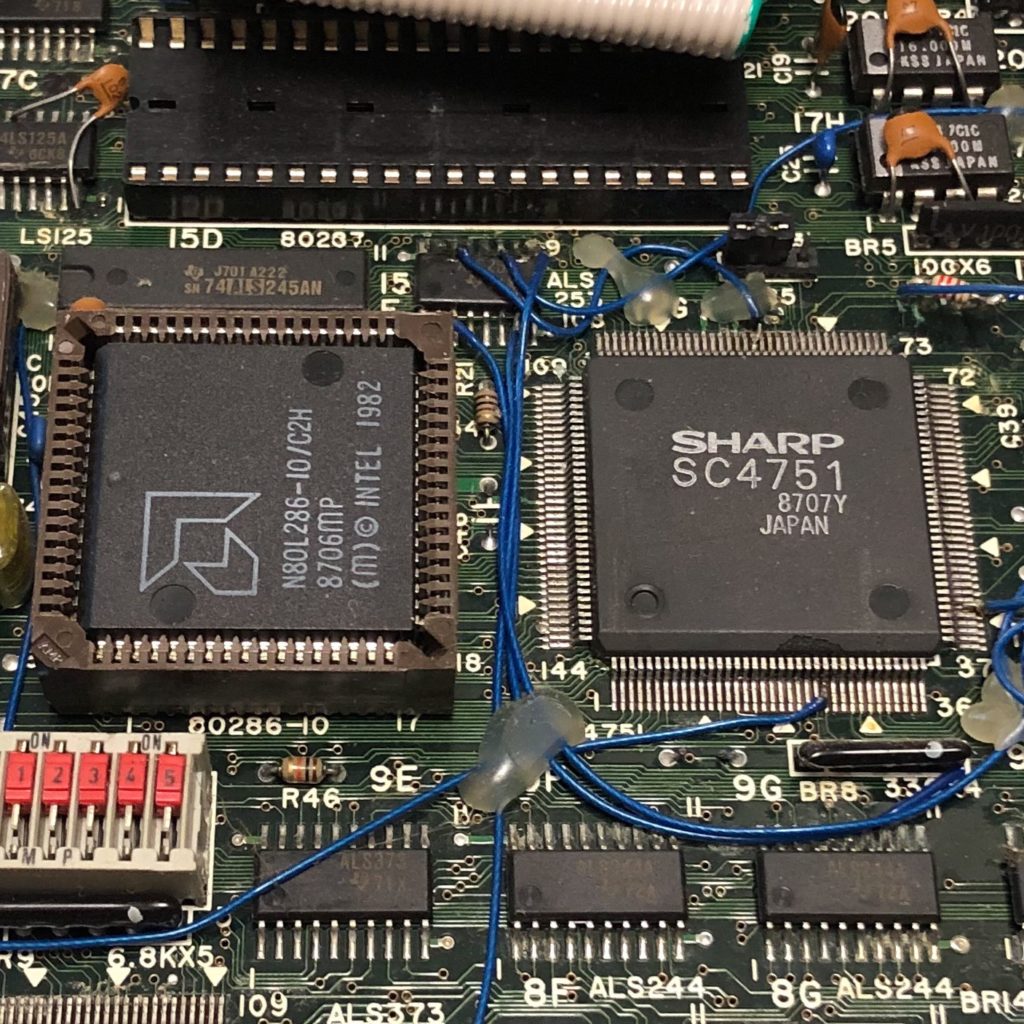

Das Mutterbrett in ganzer Pracht. Viel ist nicht drauf, aber u.a. ein leerer Sockel für einen 80267 mathematischen Co-Prozessor.

Also die IBM-PC/AT Advanced Diagnostic aus dem Internet gezogen und am IBM AT in der Ausstellung auf 360kB Disks aufgespielt. Dann die Ernüchterung: Das FDD Laufwerk will nicht verriegeln. Dann das Gerät komplett zerlegt und das Diskettenlaufwerk angeschaut. Sehr merkwürdiger Mechanismus, da keine Knebel-Mechanik vorhanden und auch keine Klappe. Nach etwas Googeln und etwas Kontaktspray bewegte sich der Schließmechanismus wieder. Nach Zusammenbau stellte sich leider heraus, dass es die Disketten nicht lesen will. Lesekopf? Elektronik? Da müssen wir nochmal an.

Und die inzwischen leere Batterie ist auch nicht einfach zu bekommen. Da müssen wir ggf. etwas basteln.

Bisher unbekannte Batterieform. Ist aber auch nur eine vollvergossene 3.6V 50mAH mit zwei Polen. Immerhin kann sie nicht auslaufen und das Motherboard ruinieren.

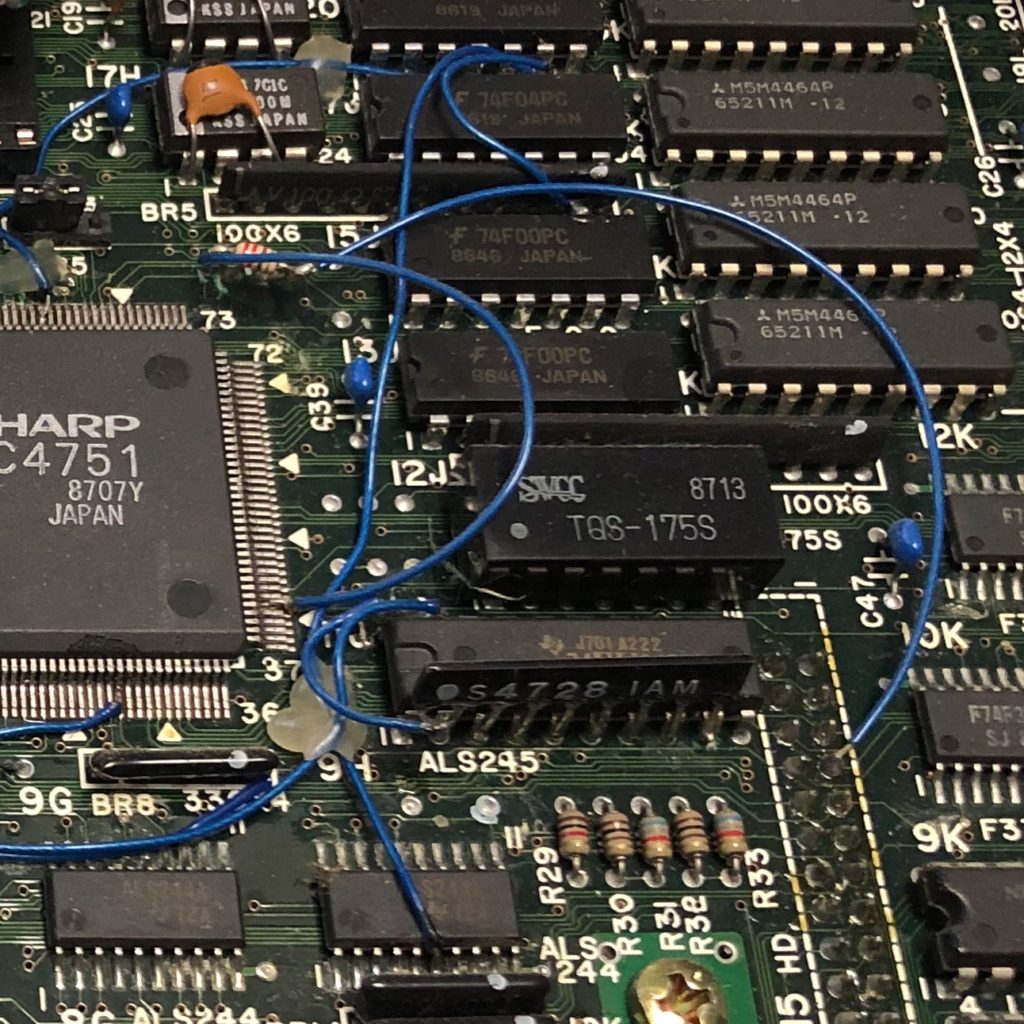

Richtig geil ist auch auf der Platine das Kabelgewirr plus extra Widerstandsnetzwerk, nachdem in der Produktion wohl noch ein paar Fehler gefunden worden waren. Ja, das ging so in den Handel.

.stefan
